晶圓溫控方案
▌系統介紹
∎晶圓制造：在晶圓的刻蝕、沉積、擴散等工藝過程中，需要對晶圓進行冷卻，以控制工藝溫度，提高工藝精度和產品質量。 ∎集成電路封裝：在集成電路封裝過程中，晶圓也需要進行冷卻，以防止封裝材料因過熱而變形或損壞，保證封裝質量。 ∎半導體測試：在半導體測試過程中，需要對晶圓進行冷卻，以確保測試結果的準確性和可靠性。
▌發展趨勢
∎智能化：隨著自動化技術的發展，晶圓冷卻系統將越來越智能化，能夠實現自動監測、自動調節和遠程控制等功能，提高生產效率和管理水平。 ∎高效節能：為了降低能源消耗和生產成本，晶圓冷卻系統將不斷提高冷卻效率，采用更加節能的冷卻技術和設備。 ∎小型化和集成化：隨著半導體制造技術的不斷進步，晶圓冷卻系統將朝著小型化和集成化的方向發展，以適應更加緊湊的生產設備和空間要求。 ∎環保可持續：冷卻介質的選擇將更加注重環保和可持續性，減少對環境的影響。同時，冷卻系統的設計也將考慮回收和再利用冷卻介質，降低資源消耗。 |
|
▌相關產品推薦 溫控系統：http://teysu.cn/pshow.asp?id=1
▌設計原理
▌溫控原理

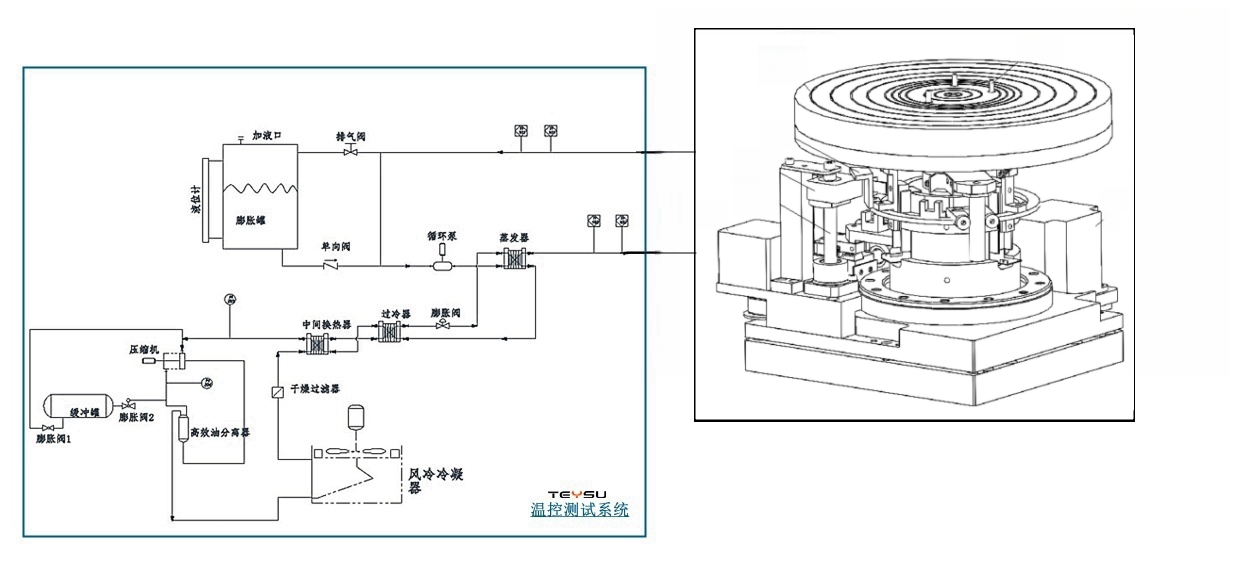

∎晶圓冷卻系統通常采用液體冷卻或氣體冷卻的方式。在液體冷卻系統中，冷卻劑（通常是去離子水或特殊的冷卻液）通過管道流經與晶圓接觸的冷卻板或冷卻噴頭，吸收晶圓產生的熱量，然后將熱量帶走。冷卻劑在冷卻系統中循環流動，通過熱交換器將熱量散發到外部環境中，從而實現對晶圓的持續冷卻。 ∎晶圓冷卻系統的控制系統主要包括溫度控制系統和流量控制系統。溫度控制系統是通過控制冷卻介質的溫度來控制晶圓的溫度，流量控制系統是通過控制冷卻介質的流量來實現傳熱效率的控制。 ∎溫度控制系統一般有兩種方式：開環系統和閉環系統。開環系統是通過預設的參數來控制溫度的變化，閉環系統則是通過實時監測溫度反饋給控制器來調整參數，從而實現溫度控制。 流量控制系統主要包括固定流量控制和變量流量控制兩種方式。固定流量控制是通過設定流量計來控制冷卻介質的流量，而變量流量控制則是根據晶圓表面的溫度變化自動調節冷卻介質的流量大小。
▌組成部分
∎冷卻介質供應系統：包括冷卻劑儲存罐、泵、過濾器、閥門等部件，負責提供冷卻介質并將其輸送到冷卻區域。 ∎冷卻裝置：如冷卻板、冷卻噴頭、熱交換器等，直接與晶圓接觸或進行熱交換，實現冷卻功能。 ∎溫度控制系統：通過溫度傳感器監測晶圓和冷卻介質的溫度，根據設定的溫度要求控制冷卻介質的流量、壓力和溫度，以確保晶圓處于合適的溫度范圍內。 ∎控制系統：負責整個冷卻系統的運行控制，包括啟動、停止、調節冷卻參數等功能。
▌傳熱方式
∎晶圓和冷卻介質之間通過傳熱方式實現熱量的傳遞。傳熱方式可以分為三種：對流、輻射和傳導。 1. 對流 對流是指冷卻介質通過渦流、漩渦、渦旋等現象，在晶圓表面形成一層較薄的液體膜，吸收晶圓表面的熱量并帶走熱量。對流方式的傳熱效率較高，適用于傳熱面積較大的晶圓。 2. 輻射 輻射是指晶圓和冷卻器之間通過紅外線來傳遞熱量。輻射方式的傳熱效率低，不適用于傳熱面積較大的晶圓，但在一些高溫條件下表現良好。 3. 傳導 傳導是指晶圓和冷卻器之間通過接觸面實現熱量的傳遞。傳導方式的傳熱效率適中，適用于大部分情況下的傳熱，但容易產生熱點和影響制造質量。 |
